功率放大器是怎样工作的

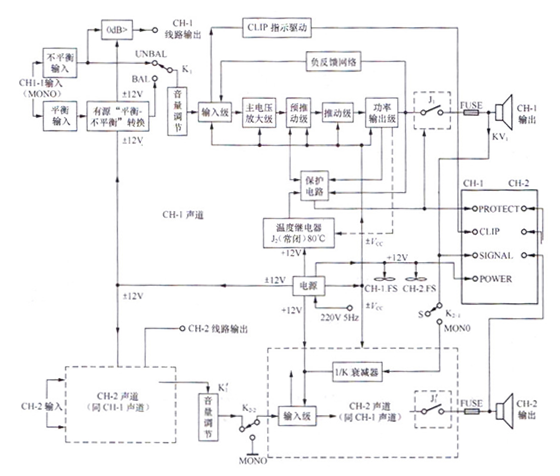

 功率放大器可用图1所示的OCL功率放大器的方框图来简要说明。

 ①平衡输入、不平衡输入插口：视前级设备是平衡输出还是不平衡输出，选择相应的输入口将信号输入功率放大器。

 ②平衡—不平衡转换级：其作用是将平衡输入信号转换成不平衡信号，然后送到放大器去。

 ③线路输出隔离级：其作用是将输入到本功率放大器的信号通过有源隔离级后再向外输出。当一路信号要同时驱动多台功率放大器时，采用简单并机方式会降低总的合成输入阻抗，其结果是使得前级设备的实际输出信号幅度降低，也就是各个功率放大器实际得到的输入信号幅度降低，如果采用这种转接方式后，每一路输出信号的负载阻抗都相当于一台功率放大器的输入阻抗，这种功能在大型演出，需要很多台功率放大器推动很多音箱时，优点尤其明显。

 ④音量调节级：实际上是通过调节音量电位器控制从总输入信号中取需要的量加到后级放大电路去，是输出电压（功率）为需要的值。

 ⑤输入级：此级的主要任务是起缓冲作用，同时提供一定的电压放大量，并且如果功率放大器出现削波现象时给出削波指示，以便操作者将音量控制旋钮适当调小，这一级往往采用差分放大器电路形式。

 ⑥预推动级：由于主电压放大级只能提供极小的输出信号电流（一般超不过5mA），所以本级主要是将主电压放大级提供的微小信号电流进行初步放大，将信号电流放大几十倍到100多倍，而对信号电压不仅没有放大，反而稍微有一些降低。这一级采用射极跟随器电路，也就是共集电极电路。

 ⑦推动级：将已经被预推动级放大了的信号电流进一步放大，对信号电流的放大倍数大约在几十倍到100多倍，以便给功率输出级提供足够的信号驱动电流。与预推动级一样，本级对信号电压不仅没有放大，反而稍微有一些降低，这一级也采用射极跟随器电路。

 ⑧主电压放大级：本级提供大的电压放大倍数对加到本级的电压信号进行放大，整个功率放大器的开环电压放大倍数主要靠本级提供。

 ⑨功率输出级：本级将再一次对信号电流进行放大，与预推动级和推动级一样，对信号电压不仅没有放大，反而稍微有一些降低，这一级也采用射极跟随器电路。本级是整台功率放大器这一通道的最后输出级，其输出电压取决于加到本级的驱动信号电压，而输出电流则主要取决于输出信号电压与负载阻抗的比值。这里说主要取决于的意思是输出电流不能随负载阻抗的无限减小而无限增大，如果超过本级的电流放大倍数与加到本级的驱动信号电流之乘积，则本级将无力提供；最大输出信号电流也受为本级工作提供的直流工作电源输出电流的限制。实际上更主要的是受输出功率晶体管的参数限制，所以使用功率放大器时一定要注意不使功率放大器过载，否则有可能超过输出功率晶体管的能力而使功率放大器损坏。

图5-1 一种立体声功率放大器的方框图

⑩负反馈网络：其作用是控制功率放大器的电压放大倍数为预定值，并且改善放大器的各项功能，例如降低失真，展宽频带等。绝大部分功率放大器的电压放大倍数在20~40倍之间，并且多数在30多倍。所谓负反馈是指取输出信号中的一部分（取自输出电压或输出电流）加到输入端，其相位与输入信号反相，起到抵消部分输入信号的作用，这种反馈称负反馈，负反馈对放大电路有如下影响：提高放大电路放大倍数的稳定性；减小放大器本身产生的非线性失真和抑制干扰；展宽通频带；改变输入电阻和输出电阻。

⑪保护电路：一般包括输出过载保护、输出端直流电位偏移保护、输出功率晶体管过热保护、开机延迟接通负载保护等。其中后三种保护最后都将功率输出级与输出接线柱之间的断电器触点脱开，从而使功率输出级与负载断开，达到保护负载、保护功率放大器的目的。

⑫削波指示驱动电路：本削波指示器是真削波指示，当输出有削波时，输出波形与输入波形比较后驱动指示发光二极管亮。
